Вам теперь должен быть ясен основной принцип радиолокации. От мощного радиопередатчика посылается радиоволна. Со скоростью света (300 000 км/сек) она достигает цели и, отразившись от нее, возвращается назад. Здесь ее надо поймать и исследовать, а для этого необходим приемник очень высокой чувствительности, так как отраженный радиосигнал (как и всякое эхо) гораздо слабее посылаемого.

Такова принципиальная схема радиолокации. На практике же радиолокаторы — устройства, с помощью которых осуществляют радиолокацию, — довольно сложны (рис. 41).

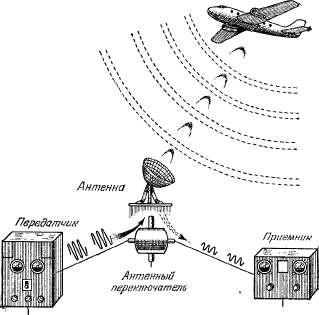

Рис. 41. Схема радиолокатора.

От передатчика быстропеременные электрические токи поступают на передающую антенну радиолокатора. Она напоминает облучатель радиотелескопа. Ее также помещают в фокус металлического параболоидного зеркала, и делается это для того, чтобы радиоволны посылались радиолокаторами не во все стороны, а по определенному направлению параллельным пучком. Тем самым излучаемые радиолокатором радиоволны не «разбрасываются» во все стороны, а концентрируются на одной определенной цели.
