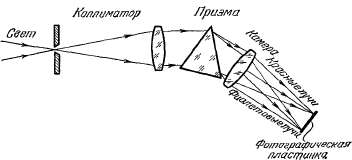

Страница 3 из 10 По законам оптики свет, прошедший через коллиматор, выходит из него параллельным пучком и падает на призму, которая разлагает его в спектр. Этот спектр рассматривается затем во вторую трубку, которая, по существу, является обычной зрительной трубой. Нетрудно сообразить, что спектр, в сущности, есть совокупность разноцветных изображений щели коллиматора. Для «растягивания» спектра в длину иногда вместо одной призмы употребляют несколько. Рис. 32. Схема спектрографа. Если зрительную трубу в спектроскопе заменить фотокамерой, получится спектрограф (рис. 32). С его помощью можно получать фотографии спектров небесных светил, называемые спектрограммами. Со времен Кирхгофа различают три основных типа спектров: Если источником света является твердое или жидкое раскаленное тело, или очень сильно нагретый ионизованный газ, то спектр получается сплошным, или непрерывным. При наблюдении в спектроскоп такой спектр выглядит непрерывной радужной полоской с постепенным переходом цветов от красного к фиолетовому. Непрерывный спектр порождается также очень плотным светящимся газом.
|
